Учимся показывать торцы арматуры крестиками и кружочками

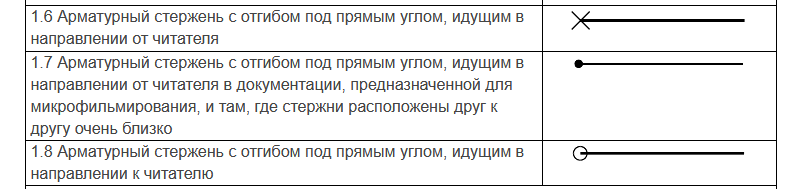

ГОСТ 21.201-2011 предписывает нам правила оформления изображений арматурных изделий. В данной заметке речь пойдет про отображение отгибов арматуры под 90 градусов, который направлен либо к нам, либо от нас. Этот случай отображения арматурного изделия приведен в таблице 9 (пункты. 1.6-1.8) в упомянутом ГОСТ.

Как видим отгиб стрежня, который идет от нас обозначается крестиком, отгиб стержня, который направлен на нас обозначается кружком.
Иногда данное условное изображение требуется реализовать на чертежах в Tekla.

Настраиваем отображение торцов в Tekla

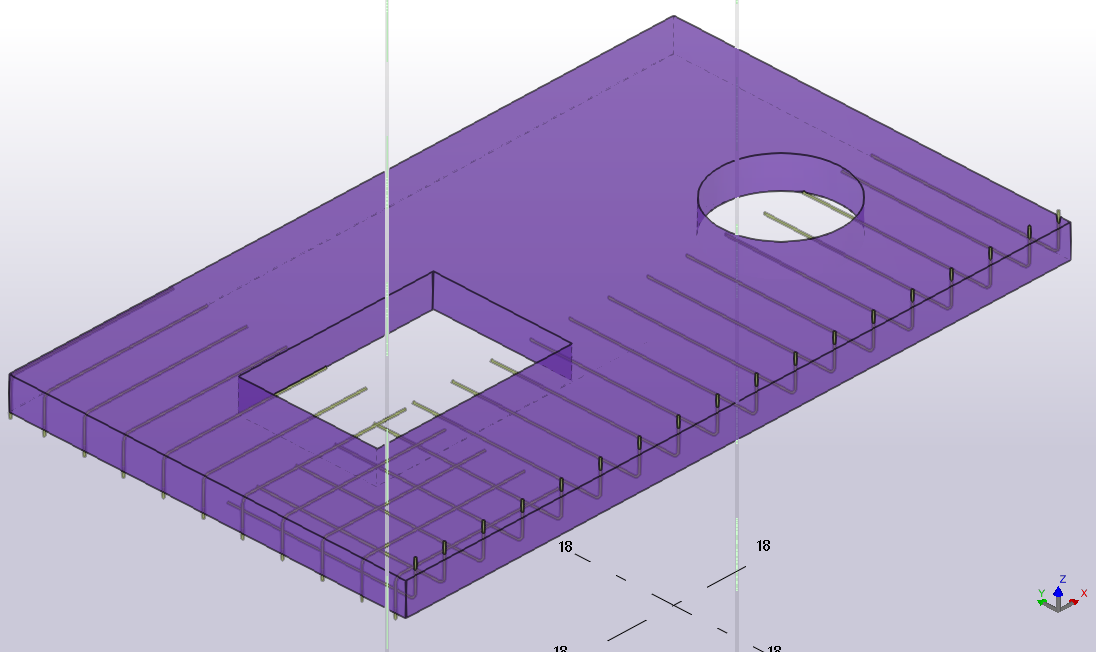

Для начала в модели нужно создать группу стержней, отгиб у которой будет смотреть на нас, и группу стержней, отгиб у которой будет смотреть от нас.

В данной модели стержни по длинной стороне имеют отгиб направленный на нас, и по короткой стороне стержни имеют отгиб направленный от нас.
На основе этого фрагмента модели я создаю вид чертежа и включаю на виде армирование в одну линию

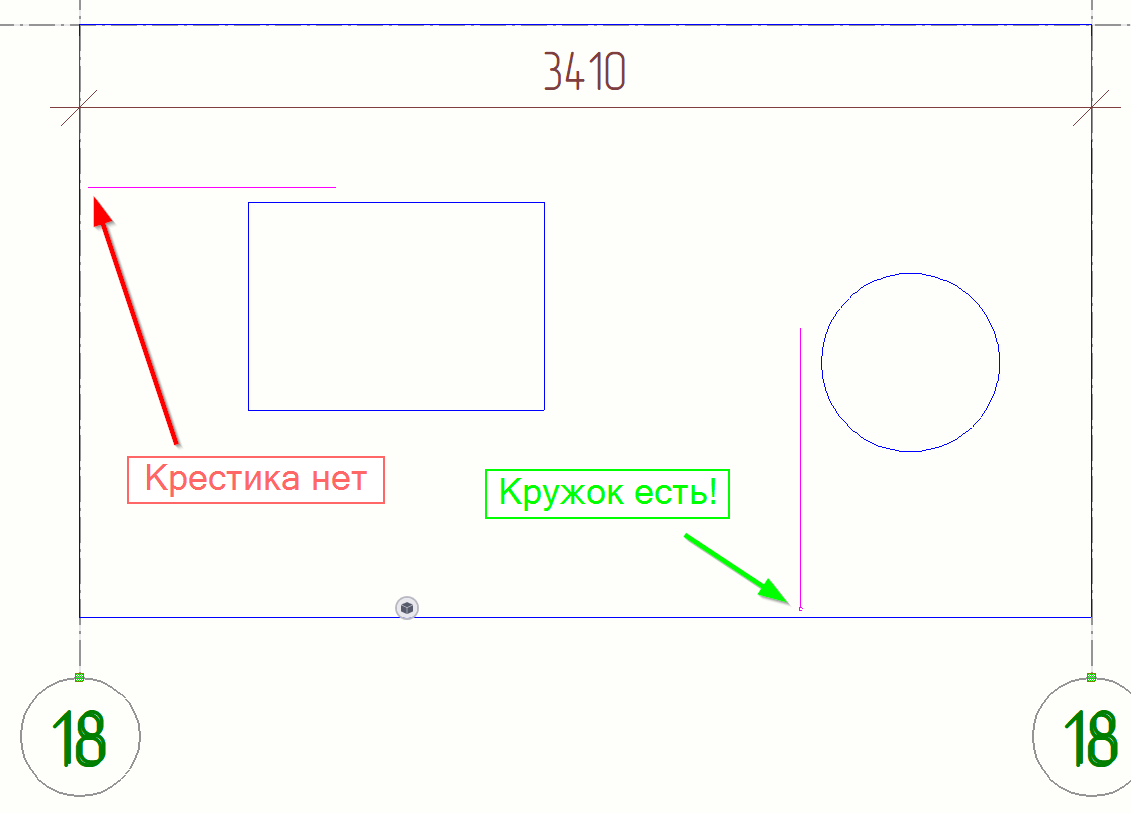

Получаем следующее отображение армирования:

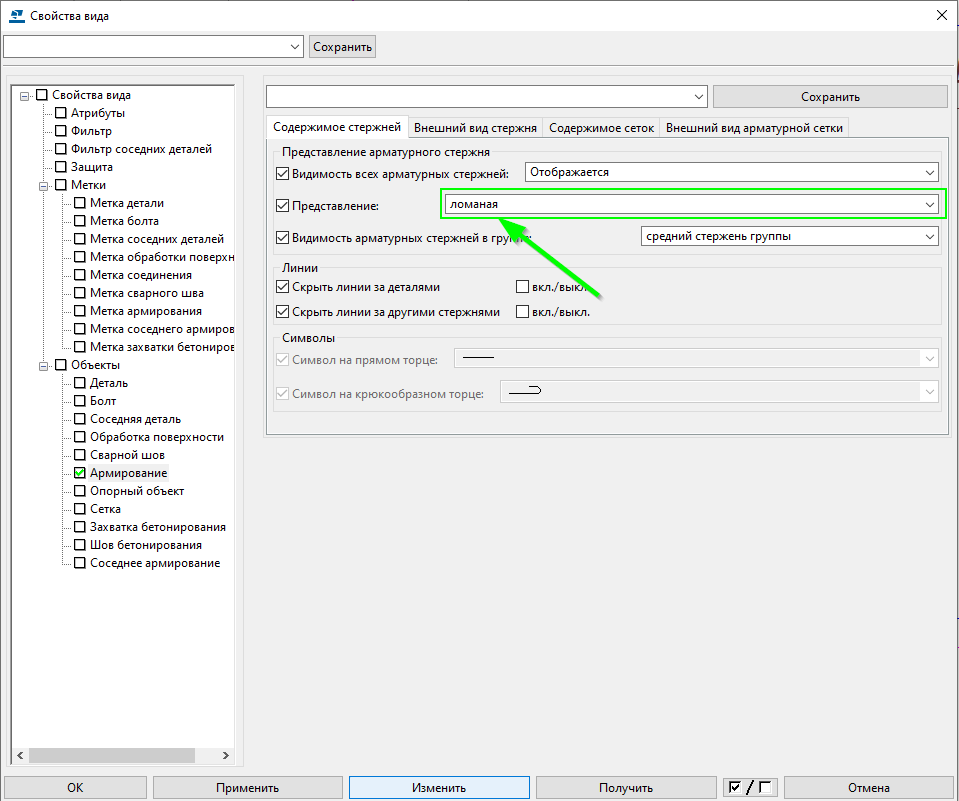

Таким образом выглядит стандартное отображение арматуры в одну линию. Чтобы отображались отгибы арматуры от читателя в виде крестиков нужно включить другой способ представления арматуры - "ломаная"

После смены представления на чертеже появляется крестик.

Теперь торцы арматуры отображаются в соответствии с ГОСТ 21.201-2011.
