Путь к файлам символов для вставки на чертёж

c:\TeklaStructures\2021.0\Environments\common\symbols\

c:\TeklaStructures\2021.0\Environments\Russia\General\Symbols\

c:\TeklaStructures\2021.0\Environments\common\symbols\

c:\TeklaStructures\2021.0\nt\bin\TplEd\bitmaps\

Путь к файлам шаблонов для вставки на чертёж

Спецификации и ведомости для железобетона: c:\TeklaStructures\2021.0\Environments\Russia\RolePrecast\Templates\

Чтобы получить сумму элементов в строке

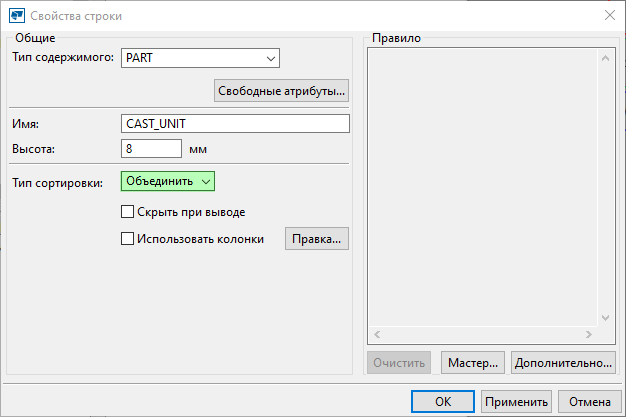

Выставляем в свойствах строки Объединить

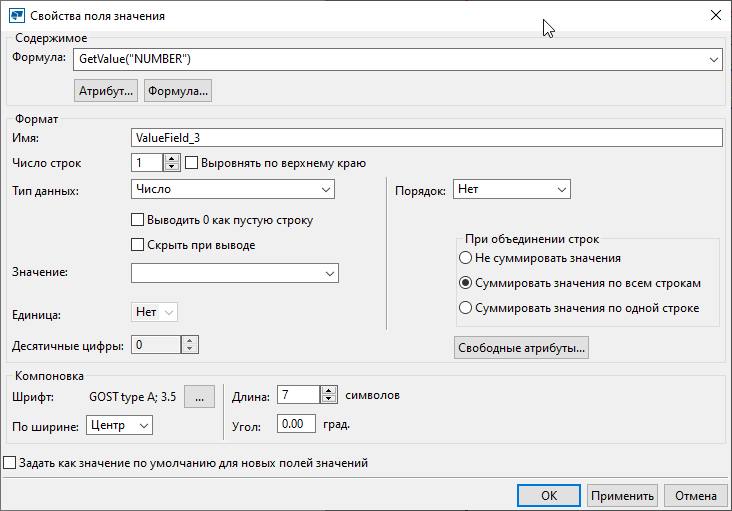

Выставляем свойства поля значений следующим образом:
Тип данных: Число
Порядок: Нет
При объединении строк: Суммировать значения по всем строкам

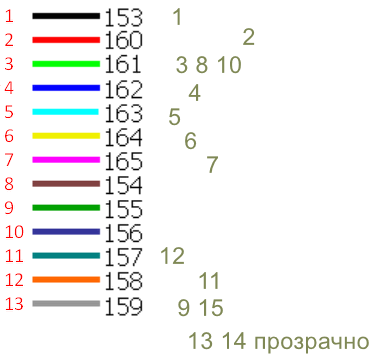

Цвет рамки чертежа можно поменять в файле

c:\TeklaStructures\2021.0\Environments\Russia\General\DrawingSettings\standard.fms

dia_drframe.drframe1_en 1
dia_drframe.drframe2_en 1
dia_drframe.fold_en 0
dia_drframe.x1 20.000000
dia_drframe.y1 5.000000
dia_drframe.x2 5.000000
dia_drframe.y2 5.000000
dia_drframe.pen 156
dia_drframe.x1_2 0.000000
dia_drframe.y1_2 0.000000
dia_drframe.x2_2 0.000000
dia_drframe.y2_2 0.000000
dia_drframe.pen_2 156
dia_drframe.fold_width 0.000000
dia_drframe.fold_height 0.000000
dia_drframe.fold_pen 0


XS_STORE_MULTIPLE_BAK_FILES=TRUE [MODEL] XS_PLOT_VIEW_FRAMES=FALSE [MODEL] XS_VIEW_FRAMES_VISIBLE=TRUE [USER]

Картинки для размещения на окне свойств пользовательского компонента должны быть глубиной цвета 8 бит. Остальные не выводятся в окне.
